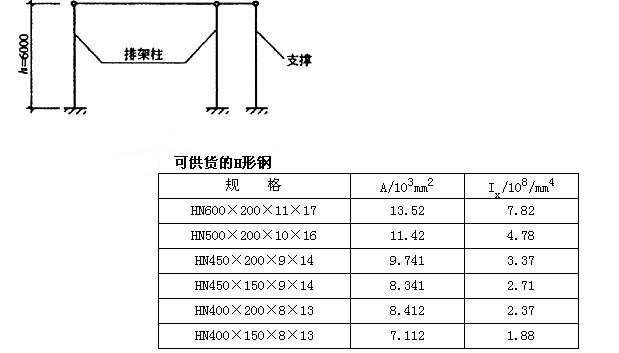

某单层单跨排架及支撑如图所示，柱顶与横梁铰接，柱底与基础刚接，柱高6000mm，采用 HN500×200×10×16，A=11420mm2，Ix=4.78×108mm4，ix=205mm，钢材牌号Q235-B，在排架侧边有一支撑柱，承受排架柱顶水平力，起排架的支撑作用，不承受其他荷载，支撑柱截面从可供货规格中选取，见下表。如此排架按强支撑考虑，其支撑柱截面应为______；按弱支撑考虑，其支撑柱截面应为 ______。此时，排架柱按稳定性计算的承载力N分别为______kN、______kN。

A．HN600×200×11×17；HN500×200×10×16；3800，3640

B．HN450×200×9×14；HN450×150×9×14；3200，3070

C．HN450×200×9×14；HN400×200×8×13；2400，2391

D．HN400×200×8×13；HN400×150×8×13；2200，2150
