问题详情

如图所示，某建筑给水排水工程，该工程设有生活给水系统，生活污、废水系统，太 阳能热水系统，空调冷凝水系统等。室内生活给水方式采用下行上给式供水。给水管采用 25MPa高密度聚乙烯(HDPE)管热熔连接，工作温度为-40～60℃。给水分户水表设 置于室外地下水表井内。热水管采用2. OMPa聚丙烯(PP-R)管，热熔连接，工作温度 小于95℃。本工程住宅卫生间污、废水采用分流制排水，室内污，废水重力自流排入室外 污水检查井。污水经化粪池处理后，排人市政污水管网。污废水、通气、雨水及空调冷凝 水管道均采用硬聚氯乙烯塑料排水管胶粘剂粘结。试结合相关知识，根据背景材料，回答以下问题。

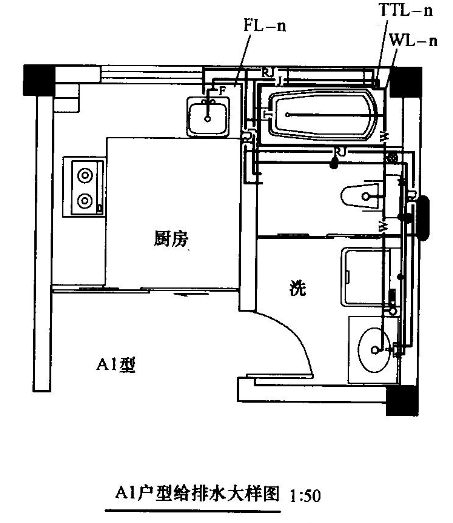

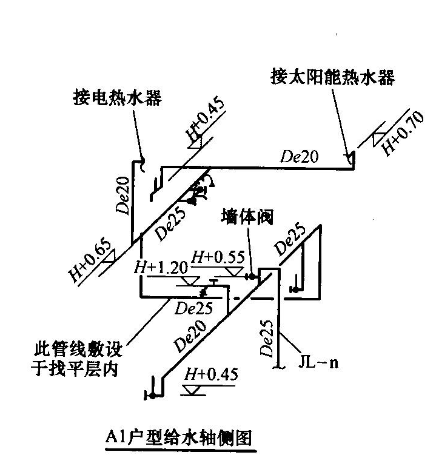

图一 图二

1.给水排水工程中，图例表达的含义是()。（单项选择题）

A.水泵

B.存水弯

C.水表

D.乙字弯

本工程中，给水分户水表可以选用()水表。（单项选择题）

A.螺翼式

B.旋翼式

C.热水式

D.转子式

生活给水采用下行上给方式，其水平配水干管敷设在底层（明装、暗装或沟敷） 或地下室顶棚下，居住建筑、公共建筑和工业建筑在用外网水压直接供水时多采用这种方 式。 ()（判断题）

给水高密度聚乙烯(HDPE)管，其管径标注使用De表示，De表示管道的公称 直径。 ()（判断题）

建筑给水系统，系统图绘制的要点有()。（多项选择题）

A.确定轴测轴，绘制立管、引入管和排出管。可先绘制引入管或排出管，后绘制立管

B.绘制里立管上的一层地面和各楼层地面以及建筑屋面

C.绘制各层平面上的横管，管道系统上的附件如给水管道上的阀门、水表、水龙头 等，排水管道上的检查口、通气帽以及地漏等，均可以省略绘制

D.绘制管道穿墙、，梁等的断面图

E.标注管径、标高、坡度、编号以及必要的文字说明

请帮忙给出每个问题的正确答案和分析，谢谢！
